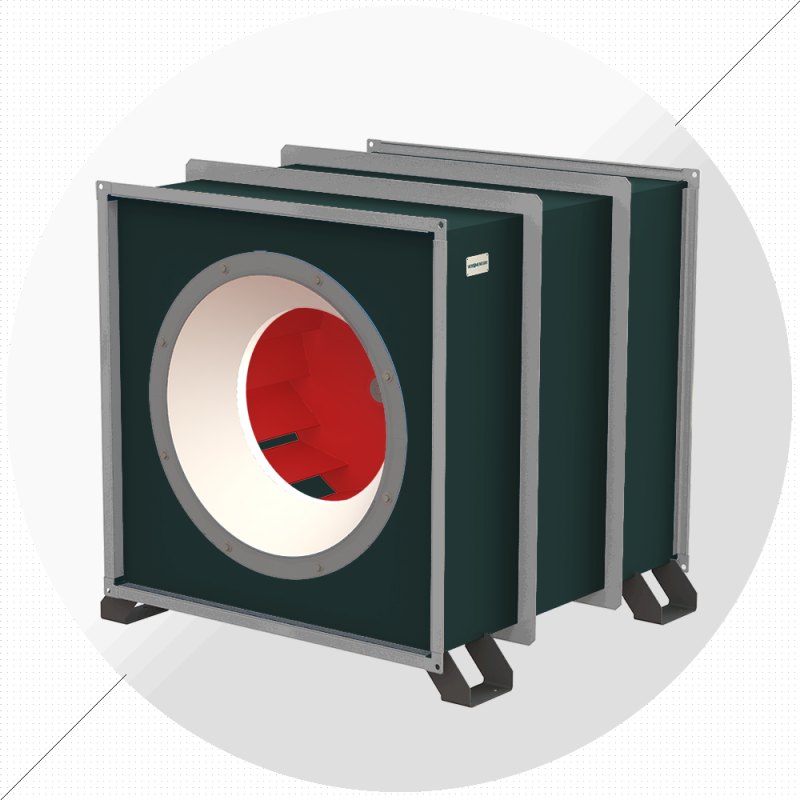

Канальный вентилятор ВРК №2,8, Ø280 мм
⚙️ Подбор и заказ
Характеристики
Описание
Канальный вентилятор ВРК №2 — канальный радиальный вентилятор в шумоизолированном корпусе завода «Виктория» (Москва). Номер 2,8: диаметр рабочего колеса 280 мм. В каталоге завода 6 исполнений по двигателю: производительность от 200 до 4500 м³/ч, полное давление до 869 Па, мощность 0,12–1,5 кВт.
Радиальное колесо в квадратном корпусе, который врезается прямо в линию воздуховода. ВРКш — исполнение со звукоизолированным корпусом. Заменяет импортные канальные вентиляторы квадратного сечения.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВРК-2,8-095-0,75-3000 | 0,95 | 500–3000 | 673…36 | 672…19 | АИР71А2 | 0,75 | 2820 | 30 |
| ВРК-2,8-100-1,1-3000 | 1,00 | 500–3500 | 745…40 | 744…17 | АИР71В2 | 1,1 | 2810 | 32 |
| ВРК-2,8-110-1,5-3000 | 1,10 | 700–4500 | 869…46 | 868…10 | АИР80А2 | 1,5 | 2880 | 36 |
1500 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВРК-2,8-095-0,12-1500 | 0,95 | 200–1500 | 156…8 | 156…4 | АИР56А4 | 0,12 | 1350 | 25 |
| ВРК-2,8-100-0,12-1500 | 1,00 | 300–1700 | 173…9 | 173…4 | АИР56А4 | 0,12 | 1350 | 25 |
| ВРК-2,8-110-0,18-1500 | 1,10 | 300–2200 | 202…11 | 202…2 | АИР56В4 | 0,18 | 1350 | 25 |
Расшифровка обозначения
ВРК-2,8-095-0,12-1500
| ВРК (ВРКш) | тип вентилятора; ш — шумоизолированный корпус |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса: 095; 100; 110 |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВРК, мм
| Обозначение вентилятора | А | А1 | L | L1 | B | B1 | C | C1 | H | H1 | d | d1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРК-2,8 | 400 | 431 | 520 | - | - | - | - | - | - | - | 13 | - |
Габаритные и присоединительные размеры ВРКШ, мм
| Обозначение вентилятора | А | А1 | А2 | L | L1 | B | B1 | C | C1 | H | H1 | d | d1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРКш-2,8 | 400 | 431 | 500 | 520 | - | - | - | - | - | - | - | 13 | - |
Назначение и исполнения
| Общего назначения | без обозначения |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Приточные и вытяжные системы офисов, магазинов, ресторанов
- Канальные системы с ограниченной высотой запотолочного пространства
- Производственные и складские помещения
- Объекты с требованиями по шуму (ВРКш)
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВРК, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
