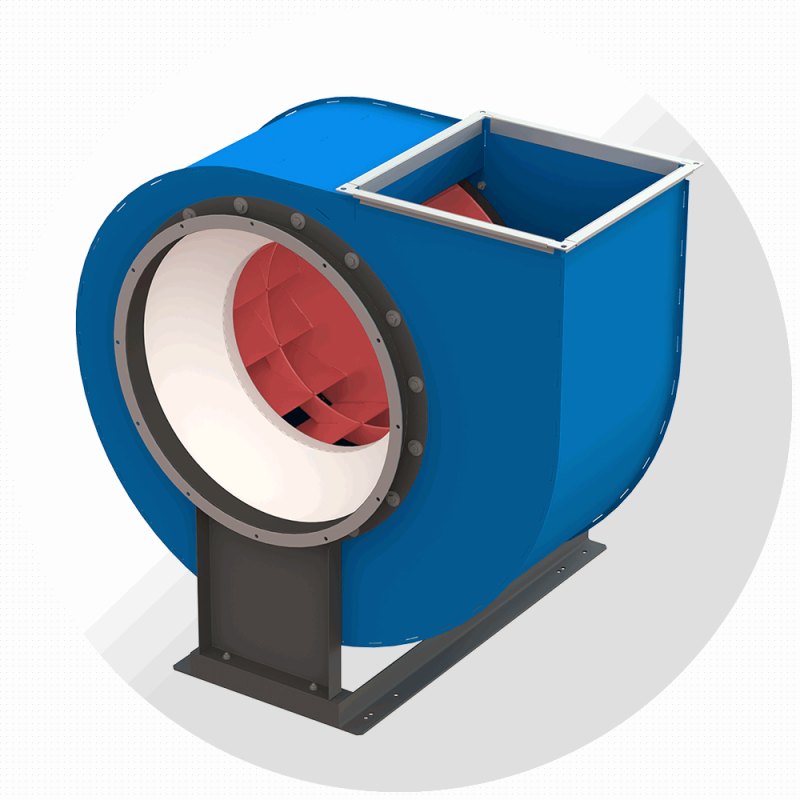

Радиальный вентилятор ВР-80-70 №12,5, Ø1250 мм
⚙️ Подбор и заказ
Характеристики
Описание
Радиальный вентилятор ВР-80-70 №12 — радиальный вентилятор низкого и среднего давления с назад загнутыми лопатками завода «Виктория» (Москва). Номер 12,5: диаметр рабочего колеса 1250 мм. В каталоге завода 2 исполнения по двигателю: производительность от 7700 до 59 000 м³/ч, полное давление до 1176 Па, мощность 15–18,5 кВт.
Самая массовая серия завода: заменяет Ц4-75, ВР-80-75 и ВР-86-77, работает в системах вентиляции и кондиционирования зданий любого назначения. Корпус спиральный поворотный, правого и левого вращения.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-80-70-12,5-090-15-750 | 0,90 | 7700–50 200 | 1055…357 | 1029…158 | АИР180M8 | 15 | 730 | 815 |
| ВР-80-70-12,5-095-18,5-750 | 0,95 | 20 700–59 000 | 1176…397 | 1140…121 | АИР200M8 | 18,5 | 730 | 860 |
Расшифровка обозначения
ВР-80-70-12,5-095-18,5-750
| ВР-80-70 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса: 090 = 0,9; 100 = 1,0; 110 = 1,1 |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
| Пр0 / Л90 | направление вращения и угол поворота корпуса |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВР-80-70, мм
| Обозначение вентилятора | А | h | D | D1 | L max | L1 | С | С1 | С2 | С3 | c | а | М | b | d | d1 | n, шт. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-80-70-12,5 | 810 | 1360 | 1250 | 1295 | 1705 | 525 | 1646 | 1250 | 660 | 515 | 150 | 873 | 910 | 30 | 13 | 12 | 18 |
Габаритные размеры при различных положениях корпуса ВР-80-70, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-80-70-12,5 | 2235 | 940 | 825 | 2040 | 865 | 1495 | 1920 | 1100 | 1290 | 2515 | 1020 | 1175 | 1920 | 1100 | 940 | 2515 | 1020 | 1200 |
Конструкция и особенности
- Низкого и среднего давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 12
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200 °С | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200 °С | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Приточные и вытяжные установки производственных зданий
- Системы кондиционирования и воздушного отопления
- Технологические линии, сушильные камеры, аспирация чистого воздуха
- Замена вентиляторов Ц4-75 и ВР-80-75
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВР-80-70, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
