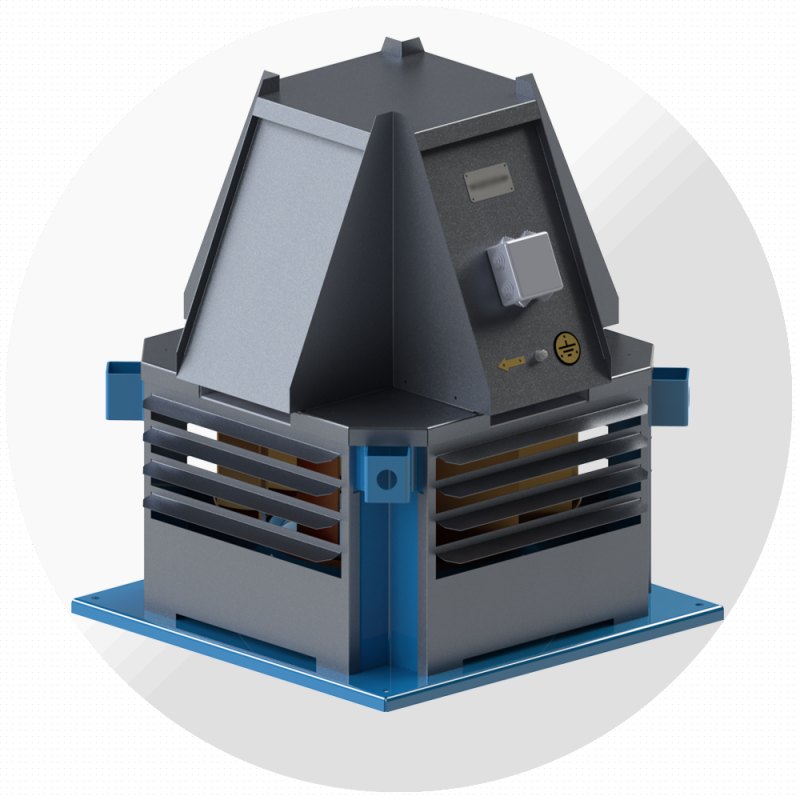

Крышный вентилятор ВКРС №2, Ø200 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный вентилятор ВКРС №2 — крышный радиальный вентилятор с выбросом потока в стороны завода «Виктория» (Москва). Номер 2: диаметр рабочего колеса 200 мм. В каталоге завода 3 исполнения по двигателю: производительность до 1100 м³/ч, полное давление до 321 Па, мощность 0,12–0,18 кВт.
Ставится на кровле и удаляет воздух из помещения без сети или с короткой сетью воздуховодов. Поток выходит в две, три или четыре стороны (исполнения 01, 03, 02). Лопатки загнуты назад.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРС-2-090-0,12-3000 | 0,90 | 0–800 | 260…0 | АИР50В2 | 0,12 | 2700 | 10 |
| ВКРС-2-095-0,12-3000 | 0,95 | 0–900 | 290…0 | АИР50В2 | 0,12 | 2700 | 10 |
| ВКРС-2-100-0,18-3000 | 1,00 | 0–1100 | 321…0 | АИР56А2 | 0,18 | 2700 | 10 |
Расшифровка обозначения
ВКРС-2-095-0,12-3000
| ВКРС | крышный радиальный вентилятор, выброс в стороны |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса: 090; 095; 100 |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |

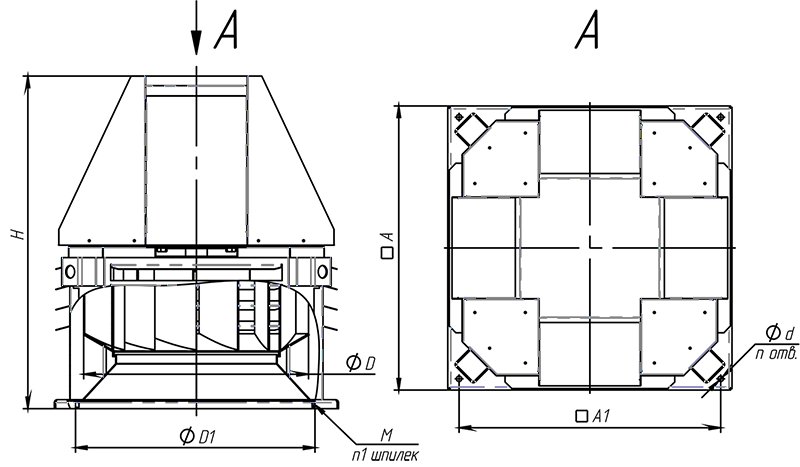

Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВКРС, мм
| Номер вентилятора | Высота оси вращения электродвигателя | D | D1 | А | А1 | H | d | М | n | n1 |
|---|---|---|---|---|---|---|---|---|---|---|
| ВКРС-2,0 | 56 | 200 | 230 | 250 | 230 | 400 | 8 | М6 | 4 | 6 |
Конструкция и особенности
- Рабочее колесо с загнутыми лопатками обеспечивает сочетание высокой производительности и достаточного напора при относительно компактных габаритах
- Цилиндрический корпус со спрямляющими ребрами и диффузор формируют устойчивый воздушный поток и повышают КПД за счёт преобразования динамического давления в статическое
- Агрегат комплектуется асинхронным электродвигателем в климатическом и взрывобезопасном исполнении (в зависимости от модификации), с защитным колпаком для работы в атмосферных условиях

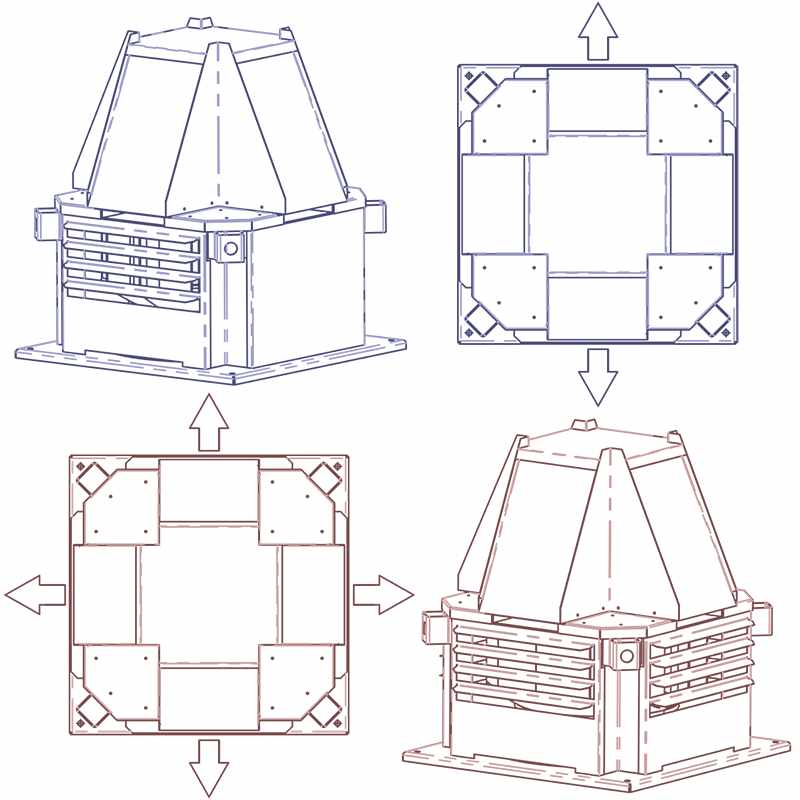

- Доступны исполнения с выходом потока в 2, 3 или 4 стороны
Назначение и исполнения
| Выход потока в две противоположные стороны | исполнение 01 |
| Выход потока в четыре стороны | исполнение 02 |
| Выход потока в три стороны | исполнение 03 |
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200ºС | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200ºС | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
По запросу производим сейсмостойкие вентиляторы ВКРС.
Где применяется
- Вытяжная вентиляция производственных и складских зданий
- Сельскохозяйственные объекты: теплицы, фермы, птичники
- Общественные здания, торговые центры, спортивные сооружения
- Объекты с плотной установкой вентиляторов на кровле (исполнения 01 и 03)
Как подобрать
- Расход определяйте по воздухообмену, давление — по сопротивлению сети до вентилятора; для бесканальной установки достаточно 100–150 Па
- Относительный диаметр колеса (090, 095, 100) подбирают под рабочую точку
- Номер вентилятора должен соответствовать стакану СМК/СМКУ; для кровель с уклоном — СМКУ-Р
- В отапливаемых зданиях ставьте обратный клапан КО-ВКР и утеплённый стакан
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКРС, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
