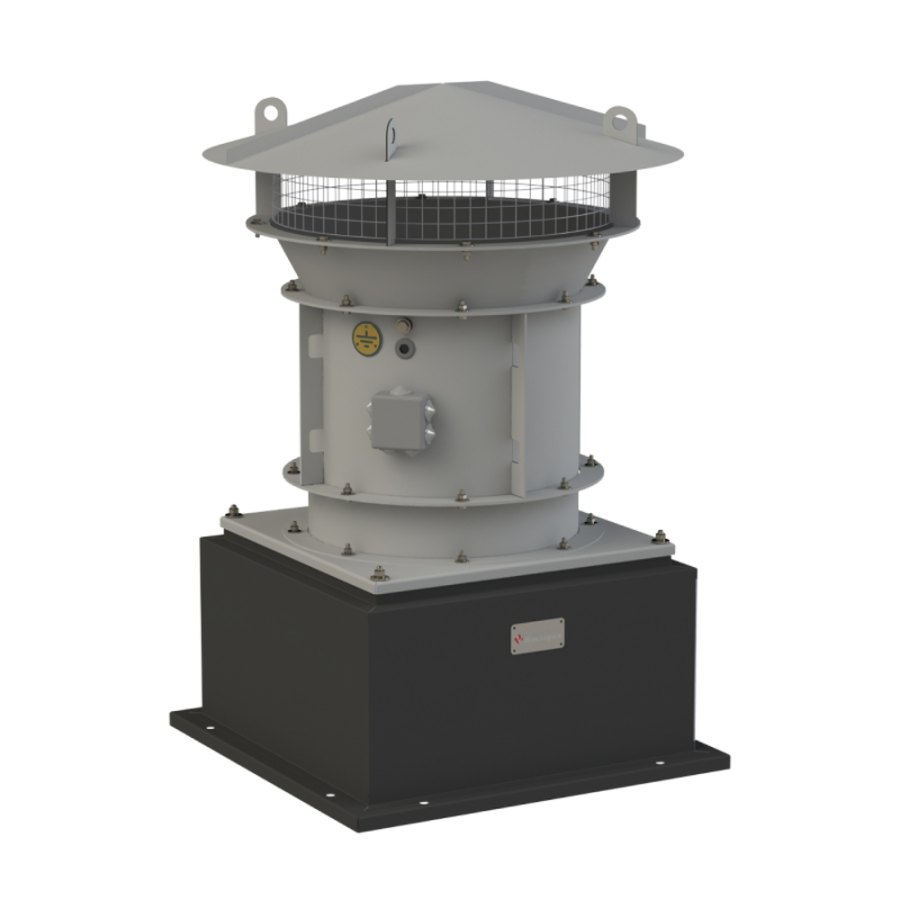

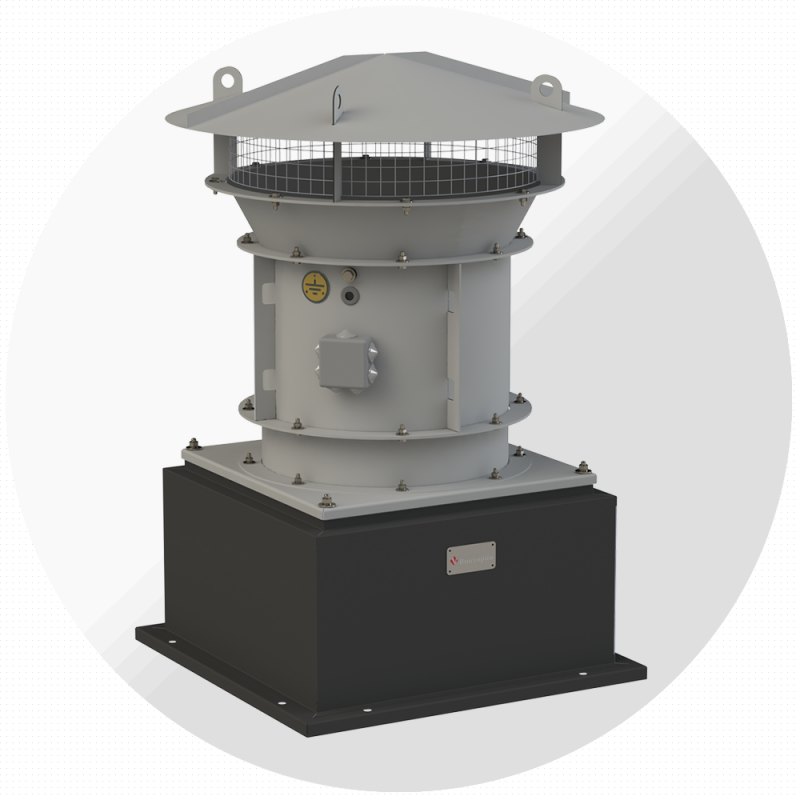

Крышный приточный вентилятор ВКОП-С №6,3, Ø630 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный приточный вентилятор ВКОП-С №6 — крышный осевой приточный вентилятор с защитной сеткой завода «Виктория» (Москва). Номер 6,3: диаметр рабочего колеса 630 мм. В каталоге завода 12 исполнений по двигателю: производительность от 2500 до 18 100 м³/ч, полное давление до 465 Па, мощность 0,37–4 кВт.
Отличается от ВКОП встроенной в зонт защитной сеткой и входным конфузором, который улучшает аэродинамику на входе.
Исполнения по электродвигателю
ВКОП-С построен на базе осевого вентилятора ВО-13-284 с 12-лопастным колесом (аэродинамическая схема К.06), поэтому его аэродинамика совпадает с ВО-13-284 того же номера. В обозначении сохраняются число лопаток, угол их установки, номер, мощность и обороты.
1500 мин⁻¹ — 6 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКОП-С-13-284-12к/17-6,3-1,1-1500 | 12 | 17 | 3900–7800 | 309…72 | 292…0 | АИР80А4 | 1,1 | 1410 |
| ВКОП-С-13-284-12к/20-6,3-1,1-1500 | 12 | 20 | 4600–9800 | 335…117 | 310…0 | АИР80А4 | 1,1 | 1410 |
| ВКОП-С-13-284-12к/25-6,3-1,5-1500 | 12 | 25 | 6200–11 900 | 360…173 | 316…0 | АИР80В4 | 1,5 | 1410 |
| ВКОП-С-13-284-12к/30-6,3-2,2-1500 | 12 | 30 | 7700–13 900 | 386…237 | 314…0 | АИР90L4 | 2,2 | 1420 |
| ВКОП-С-13-284-12к/35-6,3-2,2-1500 | 12 | 35 | 9300–15 500 | 416…292 | 311…0 | АИР90L4 | 2,2 | 1420 |
| ВКОП-С-13-284-12к/45-6,3-4-1500 | 12 | 45 | 12 400–18 100 | 465…401 | 282…0 | АИР100L4 | 4 | 1410 |
1000 мин⁻¹ — 6 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКОП-С-13-284-12к/17-6,3-0,37-1000 | 12 | 17 | 2500–5000 | 125…30 | 118…0 | АИР71А6 | 0,37 | 900 |
| ВКОП-С-13-284-12к/20-6,3-0,37-1000 | 12 | 20 | 3000–6300 | 135…49 | 124…0 | АИР71А6 | 0,37 | 900 |
| ВКОП-С-13-284-12к/25-6,3-0,55-1000 | 12 | 25 | 4000–7600 | 145…70 | 126…0 | АИР71В6 | 0,55 | 920 |
| ВКОП-С-13-284-12к/30-6,3-0,55-1000 | 12 | 30 | 5000–9000 | 158…99 | 126…0 | АИР71В6 | 0,55 | 920 |
| ВКОП-С-13-284-12к/40-6,3-0,75-1000 | 12 | 40 | 7000–11 000 | 180…145 | 118…0 | АИР80А6 | 0,75 | 920 |
| ВКОП-С-13-284-12к/45-6,3-1,1-1000 | 12 | 45 | 8000–11 700 | 190…166 | 112…0 | АИР80В6 | 1,1 | 920 |
Расшифровка обозначения
ВКОП-С-13-284-12к/30-6,3-N-n
| ВКОП-С | тип вентилятора |
| 13-284 | базовый осевой вентилятор ВО-13-284 |
| 12к/30 | 12 лопаток (схема К.06), угол установки 30° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВКОП-С, мм
| Обозначение | h вала ЭД | A | H | D | D1 | n | d |
|---|---|---|---|---|---|---|---|
| ВКОП-С — 6,3 | 071-112 | 1125 | 1368 | 880 | 850 | 16 | 12 |
| ВКОП-С — 6,3 | 132-160 | 1125 | 1468 | 880 | 850 | 16 | 12 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
- Количество лопаток – 4, 6, 8 или 10
Назначение и исполнения
| Общего назначения | без обозначения |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВКОП-С.
Где применяется
- Подпор воздуха в лестничные клетки и лифтовые шахты
- Приточная противодымная вентиляция жилых и общественных зданий
- Компенсирующая подача воздуха при дымоудалении
- Общеобменный приток без сети воздуховодов
Как подобрать
- Расход подпора считают по методике СП 7.13130 и МД.137-13: избыточное давление 20–150 Па в защищаемом объёме
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 % по давлению
- На стороне нагнетания предусматривают нормально закрытый противопожарный клапан КПВ
- Номер вентилятора согласуйте со стаканом СМК/СМКУ или опорной рамой
- При круглогодичной готовности выбирайте климатическое исполнение У1 или УХЛ1
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКОП-С, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
