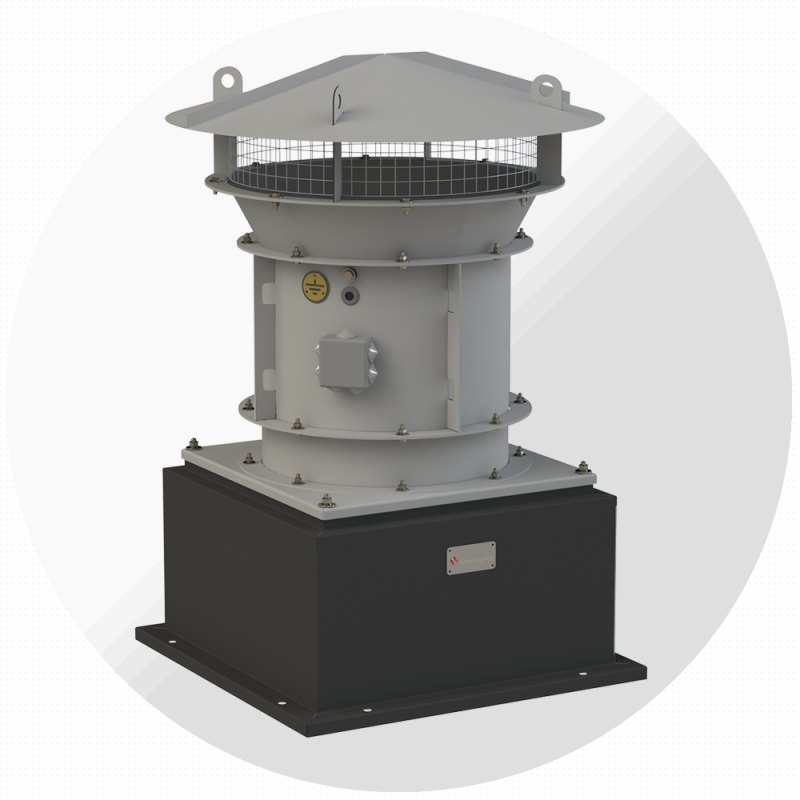

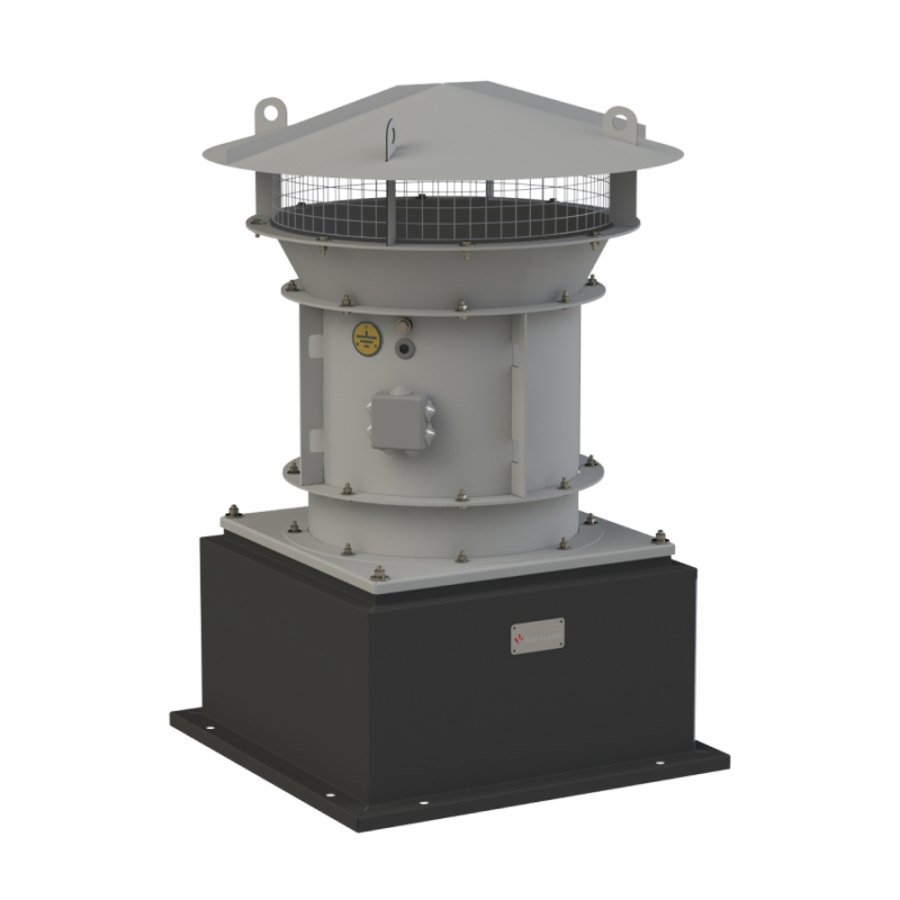

Крышный приточный вентилятор ВКОП-С №5,6, Ø560 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный приточный вентилятор ВКОП-С №5 — крышный осевой приточный вентилятор с защитной сеткой завода «Виктория» (Москва). Номер 5,6: диаметр рабочего колеса 560 мм. В каталоге завода 14 исполнений по двигателю: производительность от 1700 до 12 700 м³/ч, полное давление до 361 Па, мощность 0,18–2,2 кВт.
Отличается от ВКОП встроенной в зонт защитной сеткой и входным конфузором, который улучшает аэродинамику на входе.
Исполнения по электродвигателю
ВКОП-С построен на базе осевого вентилятора ВО-13-284 с 12-лопастным колесом (аэродинамическая схема К.06), поэтому его аэродинамика совпадает с ВО-13-284 того же номера. В обозначении сохраняются число лопаток, угол их установки, номер, мощность и обороты.
1500 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКОП-С-13-284-12к/17-5,6-0,55-1500 | 12 | 17 | 2700–5500 | 244…57 | 231…0 | АИР71А4 | 0,55 | 1360 |
| ВКОП-С-13-284-12к/20-5,6-0,75-1500 | 12 | 20 | 3200–6800 | 260…91 | 241…0 | АИР71В4 | 0,75 | 1350 |
| ВКОП-С-13-284-12к/25-5,6-1,1-1500 | 12 | 25 | 4300–8300 | 280…135 | 245…0 | АИР80А4 | 1,1 | 1410 |
| ВКОП-С-13-284-12к/30-5,6-1,1-1500 | 12 | 30 | 5400–9700 | 300…185 | 242…1 | АИР80А4 | 1,1 | 1410 |
| ВКОП-С-13-284-12к/35-5,6-1,5-1500 | 12 | 35 | 6500–10 800 | 324…227 | 242…0 | АИР80В4 | 1,5 | 1410 |
| ВКОП-С-13-284-12к/40-5,6-1,5-1500 | 12 | 40 | 7500–11 800 | 340…275 | 230…0 | АИР80В4 | 1,5 | 1410 |
| ВКОП-С-13-284-12к/45-5,6-2,2-1500 | 12 | 45 | 8600–12 700 | 361…317 | 217…1 | АИР90L4 | 2,2 | 1420 |
1000 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКОП-С-13-284-12к/17-5,6-0,18-1000 | 12 | 17 | 1700–3400 | 98…24 | 93…0 | АИР63А6 | 0,18 | 860 |
| ВКОП-С-13-284-12к/20-5,6-0,18-1000 | 12 | 20 | 2000–4300 | 106…37 | 99…0 | АИР63А6 | 0,18 | 860 |
| ВКОП-С-13-284-12к/25-5,6-0,25-1000 | 12 | 25 | 2700–5200 | 111…54 | 98…0 | АИР63В6 | 0,25 | 860 |
| ВКОП-С-13-284-12к/30-5,6-0,25-1000 | 12 | 30 | 3400–6100 | 120…74 | 96…0 | АИР63В6 | 0,25 | 860 |
| ВКОП-С-13-284-12к/35-5,6-0,37-1000 | 12 | 35 | 4100–6800 | 131…91 | 97…0 | АИР71А6 | 0,37 | 900 |
| ВКОП-С-13-284-12к/40-5,6-0,55-1000 | 12 | 40 | 4800–7500 | 135…111 | 87…0 | АИР71В6 | 0,55 | 920 |
| ВКОП-С-13-284-12к/45-5,6-0,55-1000 | 12 | 45 | 5500–8000 | 142…125 | 84…0 | АИР71В6 | 0,55 | 920 |
Расшифровка обозначения
ВКОП-С-13-284-12к/30-5,6-N-n
| ВКОП-С | тип вентилятора |
| 13-284 | базовый осевой вентилятор ВО-13-284 |
| 12к/30 | 12 лопаток (схема К.06), угол установки 30° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВКОП-С, мм
| Обозначение | h вала ЭД | A | H | D | D1 | n | d |
|---|---|---|---|---|---|---|---|
| ВКОП-С — 5,6 | 063-112 | 1005 | 1258 | 790 | 760 | 16 | 12 |
| ВКОП-С — 5,6 | 132 | 1005 | 1278 | 790 | 760 | 16 | 12 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
- Количество лопаток – 4, 6, 8 или 10
Назначение и исполнения
| Общего назначения | без обозначения |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВКОП-С.
Где применяется
- Подпор воздуха в лестничные клетки и лифтовые шахты
- Приточная противодымная вентиляция жилых и общественных зданий
- Компенсирующая подача воздуха при дымоудалении
- Общеобменный приток без сети воздуховодов
Как подобрать
- Расход подпора считают по методике СП 7.13130 и МД.137-13: избыточное давление 20–150 Па в защищаемом объёме
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 % по давлению
- На стороне нагнетания предусматривают нормально закрытый противопожарный клапан КПВ
- Номер вентилятора согласуйте со стаканом СМК/СМКУ или опорной рамой
- При круглогодичной готовности выбирайте климатическое исполнение У1 или УХЛ1
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКОП-С, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
