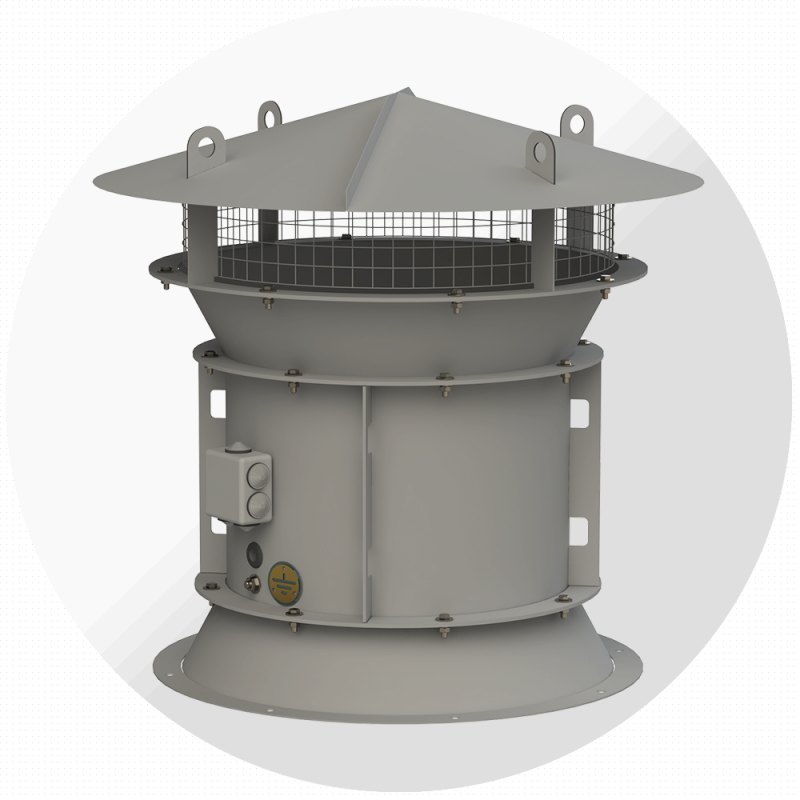

Крышный осевой вентилятор ВКО-13-284 №10, Ø1000 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный осевой вентилятор ВКО-13-284 №10 — крышный осевой вытяжной вентилятор завода «Виктория» (Москва). Номер 10: диаметр рабочего колеса 1000 мм. В каталоге завода 21 исполнение по двигателю: производительность от 7400 до 73 800 м³/ч, полное давление до 1193 Па, мощность 1,5–37 кВт.
Устанавливается на кровле и удаляет воздух из помещения напрямую или через сеть воздуховодов. Выполнен на базе осевого вентилятора ВО-13-284, защищён зонтом от осадков, стыкуется со стаканом СМК/СМКУ через переходник ПО-СМК.
Исполнения по электродвигателю
ВКО-13-284 построен на базе осевого вентилятора ВО-13-284 с 12-лопастным колесом (аэродинамическая схема К.06), поэтому его аэродинамика совпадает с ВО-13-284 того же номера. В обозначении сохраняются число лопаток, угол их установки, номер, мощность и обороты.
1500 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКО-13-284-12к/17-10-11-1500 | 12 | 17 | 14 900–31 300 | 802…189 | 761 | АИР132M4 | 11 | 1450 |
| ВКО-13-284-12к/20-10-15-1500 | 12 | 20 | 18 400–39 900 | 890…312 | 828…0 | АИР160S4 | 15 | 1450 |
| ВКО-13-284-12к/25-10-18,5-1500 | 12 | 25 | 24 800–47 900 | 929…449 | 815…0 | АИР160M4 | 18,5 | 1460 |
| ВКО-13-284-12к/30-10-18,5-1500 | 12 | 30 | 32 400–56 400 | 1004…624 | 793…0 | АИР160M4 | 18,5 | 1460 |
| ВКО-13-284-12к/35-10-30-1500 | 12 | 35 | 38 000–61 500 | 1081…737 | 789…0 | АИР180M4 | 30 | 1470 |
| ВКО-13-284-12к/40-10-30-1500 | 12 | 40 | 42 500–67 600 | 1149…901 | 789…0 | АИР180M4 | 30 | 1470 |
| ВКО-13-284-12к/45-10-37-1500 | 12 | 45 | 50 700–73 800 | 1193…104 | 702…0 | АИР200M4 | 37 | 1470 |
1000 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКО-13-284-12к/17-10-3-1000 | 12 | 17 | 9800–20 600 | 347…82 | 329…0 | АИР112MА6 | 3 | 950 |
| ВКО-13-284-12к/20-10-4-1000 | 12 | 20 | 12 100–26 300 | 385…135 | 358…0 | АИР112MВ6 | 4 | 950 |
| ВКО-13-284-12к/25-10-5,5-1000 | 12 | 25 | 16 300–31 500 | 402…194 | 353…0 | АИР132S6 | 5,5 | 950 |
| ВКО-13-284-12к/30-10-5,5-1000 | 12 | 30 | 21 300–37 100 | 434…270 | 343…0 | — | 5,5 | 950 |
| ВКО-13-284-12к/35-10-7,5-1000 | 12 | 35 | 25 000–40 500 | 467…319 | 341…0 | АИР132M6 | 7,5 | 950 |
| ВКО-13-284-12к/40-10-11-1000 | 12 | 40 | 28 000–44 400 | 497…392 | 341…0 | АИР160S6 | 11 | 970 |
| ВКО-13-284-12к/45-10-11-1000 | 12 | 45 | 33 400–48 600 | 516…453 | 303…0 | АИР160S6 | 11 | 970 |
750 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКО-13-284-12к/17-10-1,5-750 | 12 | 17 | 7400–15 700 | 201…47 | 190…0 | АИР100L8 | 1,5 | 700 |
| ВКО-13-284-12к/20-10-1,5-750 | 12 | 20 | 9200–20 000 | 222…78 | 207…0 | АИР100L8 | 1,5 | 700 |
| ВКО-13-284-12к/25-10-2,2-750 | 12 | 25 | 12 400–24 000 | 232…112 | 204…0 | АИР112MА8 | 2,2 | 710 |
| ВКО-13-284-12к/30-10-2,2-750 | 12 | 30 | 16 200–28 200 | 251…156 | 198…0 | АИР112MА8 | 2,2 | 710 |
| ВКО-13-284-12к/35-10-3-750 | 12 | 35 | 19 000–30 800 | 270…184 | 197…0 | АИР112MВ8 | 3 | 710 |
| ВКО-13-284-12к/40-10-4-750 | 12 | 40 | 21 300–33 800 | 287…227 | 197…0 | АИР132S8 | 4 | 700 |
| ВКО-13-284-12к/45-10-5,5-750 | 12 | 45 | 25 400–36 900 | 298…262 | 175…0 | АИР132M8 | 5,5 | 700 |
Расшифровка обозначения
ВКО-13-284-12к/30-10-N-n
| ВКО | тип вентилятора |
| 13-284 | базовый осевой вентилятор ВО-13-284 |
| 12к/30 | 12 лопаток (схема К.06), угол установки 30° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВКО, мм
| Номер ВКО | h вала ЭД | A | H | D | D1 | d | n |
|---|---|---|---|---|---|---|---|
| 10 | 090-132 | 1806 | 2040 | 1330 | 1310 | 16 | 12 |
| 10 | 160-180 | 1806 | 2155 | 1330 | 1310 | 16 | 12 |
| 10 | 200 | 1806 | 2255 | 1330 | 1310 | 16 | 12 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
- Количество лопаток – 4, 6, 8 или 10
Назначение и исполнения
- Общего назначения — без обозначения
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВКО.
Где применяется
- Вытяжная вентиляция производственных и складских зданий
- Общественные и спортивные объекты, торговые центры
- Сельскохозяйственные комплексы и теплицы
- Объекты, где нужен большой расход при малом сопротивлении сети
Как подобрать
- Расход определяйте по воздухообмену помещения, давление — по сопротивлению сети до вентилятора (для бесканальной установки — 50–100 Па)
- Номер вентилятора должен соответствовать стакану СМК/СМКУ и переходнику ПО-СМК
- Для отапливаемых зданий предусматривайте обратный клапан или утеплённый стакан СМКУ
- На кровлях с уклоном применяйте стакан СМКУ-Р под нужный угол
- Двигатель выбирайте с запасом 10–15 % от расчётной мощности
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКО-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
