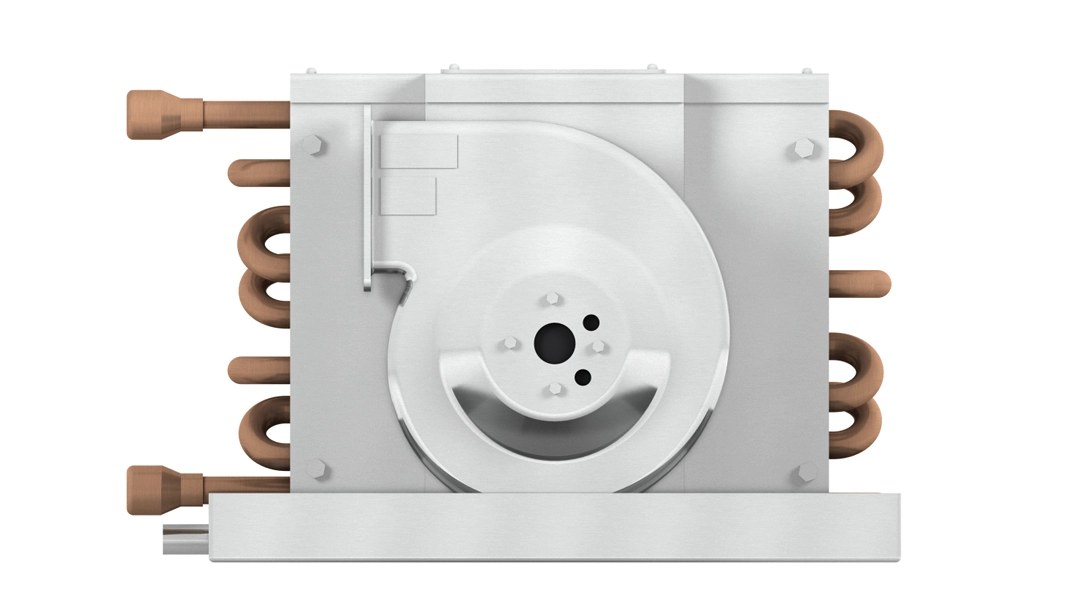

Теплообменник жидкостный вентиляторный типа КОМПАС-ВТ

Теплообменники жидкостные вентиляторные (фанкойлы) типа КОМПАС-ВТ предназначены для создания и поддержания в обслуживаемых помещениях морских судов смешанного и внутреннего плавания всех классов, типов и назначений заданных температурных параметров путем нагрева, охлаждения и подачи рециркуляционного воздуха. Фанкойлы КОМПАС-ВТ также могут применяться на газодобывающих платформах, плавучих буровых установках, стационарных морских платформах, объектах гражданского и промышленного строительства.

Конструкция и работа

Отличительной особенностью данного типа фанкойлов является – компактность, сейсмостойкость, устойчивость к вибрации, дифференту, крену, естественным агрессивным средам (морской воздух, высокий перепад среднесуточных температур), сравнительная простота монтажа и конкурентоспособная цена.

Фанкойлы имеют блочную конструкцию, в состав которой входят - вентилятор, теплообменник, поддон для сбора конденсата, а также, как опции - водорегулирующая арматура и дренажный насос. Конструкция фанкойлов обеспечивает взаимозаменяемость всех функциональных элементов и самих блоков. Основным элементом конструкции фанкойлов является корпусной теплообменник. Теплообменник имеет сварную или паяную конструкцию и обеспечивают самые жёсткие требования герметичности. Трубки теплообменника могут изготавливаться из меди, медно-никелевого сплава или из нержавеющей стали.

В фанкойлах используются вентиляторы одностороннего всасывания. Применяемые вентиляторы предназначены для длительной постоянной работы, имеют низкое энергопотребление и достаточно низкий уровень шума. Характеристики применяемых вентиляторов позволяют эксплуатировать фанкойлы в канальных системах вентиляции, стандартный свободный напор на выходе вентилятора - 200 Па. В качестве теплоносителя, подаваемого в жидкостные нагреватели, могут использоваться вода, водно-гликолевые растворы и другие теплоносители.

Функционирование фанкойлов КОМПАС-ВТ сохраняется в условиях

• рабочая температура окружающего воздуха от 0 С до 40 градусов С;
• температура длительного хранения от -40 до 50 градусов С и относительной влажности 98% (+ 35 градусов С).
• качка с амплитудой 45 градусов с периодом 7 - 9 с;
• длительный (без ограничения времени) наклон до 15 градусов;
• кратковременный (не более трех минут) наклон до 45 градусов.
• вибрация с частотами от 2 до 80 Гц

а) вибрация с амплитудой перемещения +1мм при частотах от 2 до 13,2 Гц;

б) вибрация с ускорением +- 0,7g при частотах от 13,2 Гц до 80 Гц;

в) удары с ускорением +- 5,0 g при частоте 40 – 80 ударов в минуту.

сейсмическая активность – уровень максимального расчетного землетрясения 8 баллов (ускорение 2 м/с2), при этом сейсмические силы могут иметь любое направление в пространстве.

Фанкойлы КОМПАС-ВТ могут эксплуатироваться в условиях морского климата, категория размещения 3, 4 по ГОСТ 15150. Полный назначенный срок службы фанкойлов – не менее 10 лет, установленная безотказная наработка – 7.5 тыс.часов. Фанкойлы КОМПАС-ВТ изготавливаются с учетом требований РМРС.
