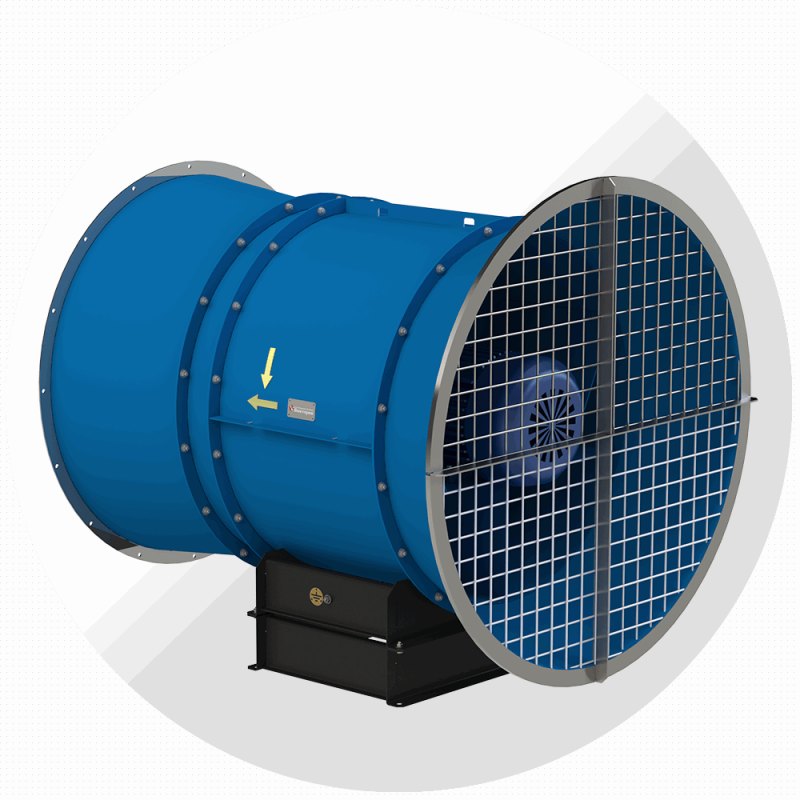

Установка вентиляторная приточная УВОП №9, Ø900 мм
⚙️ Подбор и заказ
Характеристики
Описание
Установка вентиляторная приточная УВОП №9 — приточная вентиляторная установка на базе осевого вентилятора завода «Виктория» (Москва). Номер 9: диаметр рабочего колеса 900 мм. В каталоге завода 21 исполнение по двигателю: производительность от 5400 до 53 800 м³/ч, полное давление до 966 Па, мощность 0,75–22 кВт.
Осевой вентилятор ВО-13-284 в сборе с входным конфузором (с защитной сеткой) и диффузором — исполнение КД, либо только с конфузором — исполнение К. Ставится на кровле или в венткамере для подпора воздуха при пожаре.
Исполнения по электродвигателю
УВОП построен на базе осевого вентилятора ВО-13-284 с 12-лопастным колесом (аэродинамическая схема К.06), поэтому его аэродинамика совпадает с ВО-13-284 того же номера. В обозначении сохраняются число лопаток, угол их установки, номер, мощность и обороты.
1500 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| УВОП-13-284-12к/17-9-5,5-1500 | 12 | 17 | 10 900–22 800 | 650…153 | 1617…1 | АИР112M4 | 5,5 | 1440 |
| УВОП-13-284-12к/20-9-7,5-1500 | 12 | 20 | 13 400–29 100 | 721…253 | 671…0 | АИР132S4 | 7,5 | 1455 |
| УВОП-13-284-12к/25-9-11-1500 | 12 | 25 | 18 100–34 900 | 752…363 | 660…0 | АИР132M4 | 11 | 1450 |
| УВОП-13-284-12к/30-9-11-1500 | 12 | 30 | 23 600–41 100 | 813…506 | 642 | АИР132M4 | 11 | 1450 |
| УВОП-13-284-12к/35-9-15-1500 | 12 | 35 | 27 700–44 900 | 875…597 | 639…0 | АИР160S4 | 15 | 1450 |
| УВОП-13-284-12к/40-9-18,5-1500 | 12 | 40 | 31 000–49 300 | 931…735 | 639…0 | АИР160M4 | 18,5 | 1460 |
| УВОП-13-284-12к/45-9-22-1500 | 12 | 45 | 37 000–53 800 | 966…848 | 568…0 | АИР180S4 | 22 | 1470 |
1000 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| УВОП-13-284-12к/17-9-1,5-1000 | 12 | 17 | 7100–15 000 | 281…66 | 267…0 | АИР90L6 | 1,5 | 935 |
| УВОП-13-284-12к/20-9-2,2-1000 | 12 | 20 | 8800–19 100 | 312…109 | 290…0 | АИР100L6 | 2,2 | 940 |
| УВОП-13-284-12к/25-9-3-1000 | 12 | 25 | 11 900–23 000 | 325…157 | 286…0 | АИР112MА6 | 3 | 950 |
| УВОП-13-284-12к/30-9-3-1000 | 12 | 30 | 15 500–27 000 | 352…219 | 278…0 | АИР112MА6 | 3 | 950 |
| УВОП-13-284-12к/35-9-4-1000 | 12 | 35 | 8200–29 500 | 378…258 | 276 | АИР112MВ6 | 4 | 950 |
| УВОП-13-284-12к/40-9-5,5-1000 | 12 | 40 | 20 400–32 400 | 402…318 | 276…1 | АИР132S6 | 5,5 | 950 |
| УВОП-13-284-12к/45-9-5,5-1000 | 12 | 45 | 24 300–35 400 | 418…367 | 246…0 | АИР132S6 | 5,5 | 950 |
750 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| УВОП-13-284-12к/17-9-0,75-750 | 12 | 17 | 5400–11 300 | 158…37 | 150…0 | АИР90LА8 | 0,75 | 705 |
| УВОП-13-284-12к/20-9-1,1-750 | 12 | 20 | 6600–14 400 | 175…61 | 163…0 | АИР90LВ8 | 1,1 | 710 |
| УВОП-13-284-12к/25-9-1,1-750 | 12 | 25 | 8900–17 200 | 183…88 | 161…0 | АИР90LВ8 | 1,1 | 710 |
| УВОП-13-284-12к/30-9-1,5-750 | 12 | 30 | 11 600–20 300 | 198…123 | 156…0 | АИР100L8 | 1,5 | 700 |
| УВОП-13-284-12к/35-9-2,2-750 | 12 | 35 | 13 700–22 100 | 213…145 | 155…0 | АИР112MА8 | 2,2 | 710 |
| УВОП-13-284-12к/40-9-2,2-750 | 12 | 40 | 15 300–24 300 | 226…179 | 156…0 | АИР112MА8 | 2,2 | 710 |
| УВОП-13-284-12к/45-9-3-750 | 12 | 45 | 18 200–26 500 | 235…206 | 138…0 | АИР112MВ8 | 3 | 710 |
Расшифровка обозначения
УВОП-13-284-12к/30-9-N-n
| УВОП | тип вентилятора |
| 13-284 | базовый осевой вентилятор ВО-13-284 |
| 12к/30 | 12 лопаток (схема К.06), угол установки 30° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры УВОП, мм
| № УВОП | hэд | D | D1 | D2 | D3 | D4 | d1 | d2 | L | L1 | L2 | L3 | L4 | l | b | B | H | H1 | n | n1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9 | 100…132 | 910 | 950 | 1040 | 1120 | 1000 | 12 | 10 | 485 | 100 | 425 | 280 | 450 | 30 | 750 | 1210 | 650 | 1255 | 16 | 16 |
| 9 | 160…180 | 910 | 950 | 1040 | 1120 | 1000 | 12 | 10 | 600 | 100 | 530 | 280 | 450 | 35 | 750 | 1210 | 650 | 1255 | 16 | 16 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
- Количество лопаток – 4, 6, 8 или 10
Назначение и исполнения
| Общего назначения | без обозначения |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с
По запросу производим сейсмостойкие вентиляторы УВОП.
Где применяется
- Подпор воздуха в лестничные клетки, лифтовые шахты, тамбур-шлюзы
- Приточная противодымная вентиляция высотных зданий
- Компенсирующая подача воздуха
- Общеобменные приточные системы без воздуховодов на входе
Как подобрать
- Расход подпора считают по методике СП 7.13130 и МД.137-13: избыточное давление 20–150 Па в защищаемом объёме
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 % по давлению
- На стороне нагнетания предусматривают нормально закрытый противопожарный клапан КПВ
- Номер вентилятора согласуйте со стаканом СМК/СМКУ или опорной рамой
- При круглогодичной готовности выбирайте климатическое исполнение У1 или УХЛ1
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы УВОП, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
