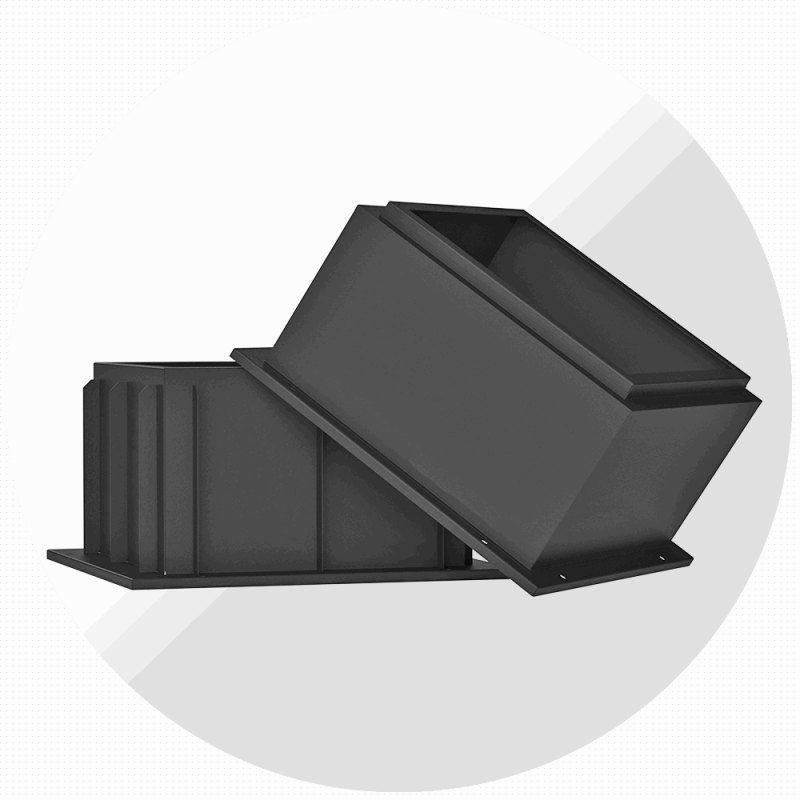

Стакан монтажный утеплённый СМКУ-КВУ.1000 высотой 1000 мм с клапаном КВУ
⚙️ Подбор и заказ
Характеристики
Описание
Стакан высотой 1000 мм со встроенным утеплённым клапаном КВУ. Две схемы обогрева, доступ к клапану через боковые люки.
Назначение и конструкция
Стакан СМКУ-КВУ.1000 с дифференцированным в зависимости от размера устанавливаемого вентилятора размером основания (от 780х780 до 1800х1800), с установленным внутри стакана клапаном воздушным утепленным КВУ.
Конструкция стакана обеспечивает доступ к клапану КВУ через боковые люки для проверки, обслуживания и замены.
Демонтаж стакана и вентилятора для доступа к клапану не требуется.
Исполнение клапана: 1) Схема исполнения № 1 - периметральный обогрев: обогреву подлежит периметр клапана в одну нить нагревательного кабеля и электропривод 2) Схема исполнения № 3 - обогрев периметра и площади: обогреву подлежат как периметр и площадь в местах примыкания створчатых лопаток клапана друг к другу в одну нить нагревательного кабеля и электропривод При заказе стакана СМКУ-КВУ.1000 необходимо указывать схему исполнения КВУ (№1 или №3), а также напряжение питания реверсивного электропривода (~230В или =24В).
Верхняя панель, на которую опирается вентилятор, имеет резьбовые шпильки для закрепления установленного вентилятора.
В нижней части стаканы имеют опорную плиту основания для установки на силовые элементы кровли.
Все стаканы имеют защитное лакокрасочное покрытие.
Минеральная теплоизоляция стенок стакана имеет толщину 50 мм.

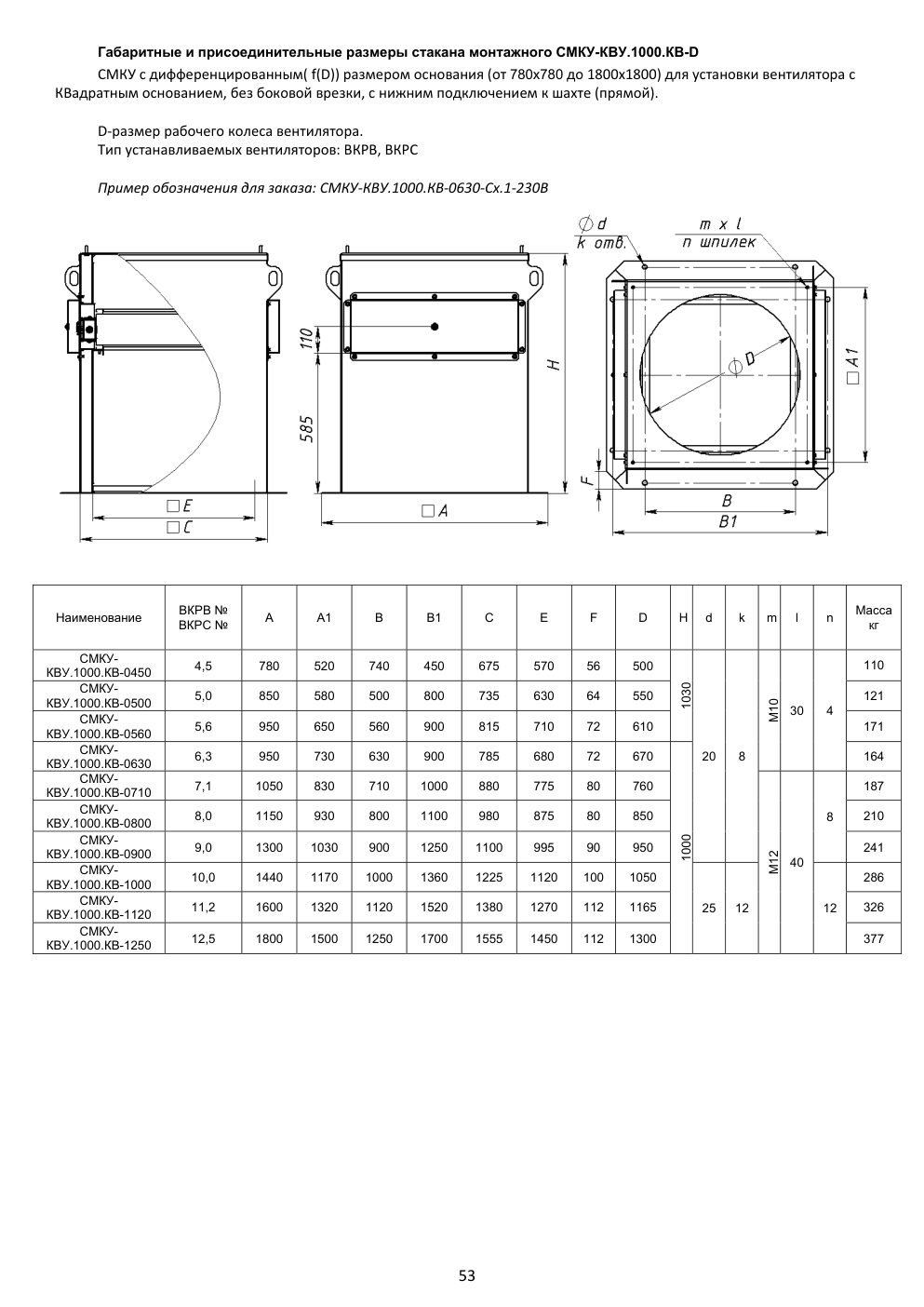

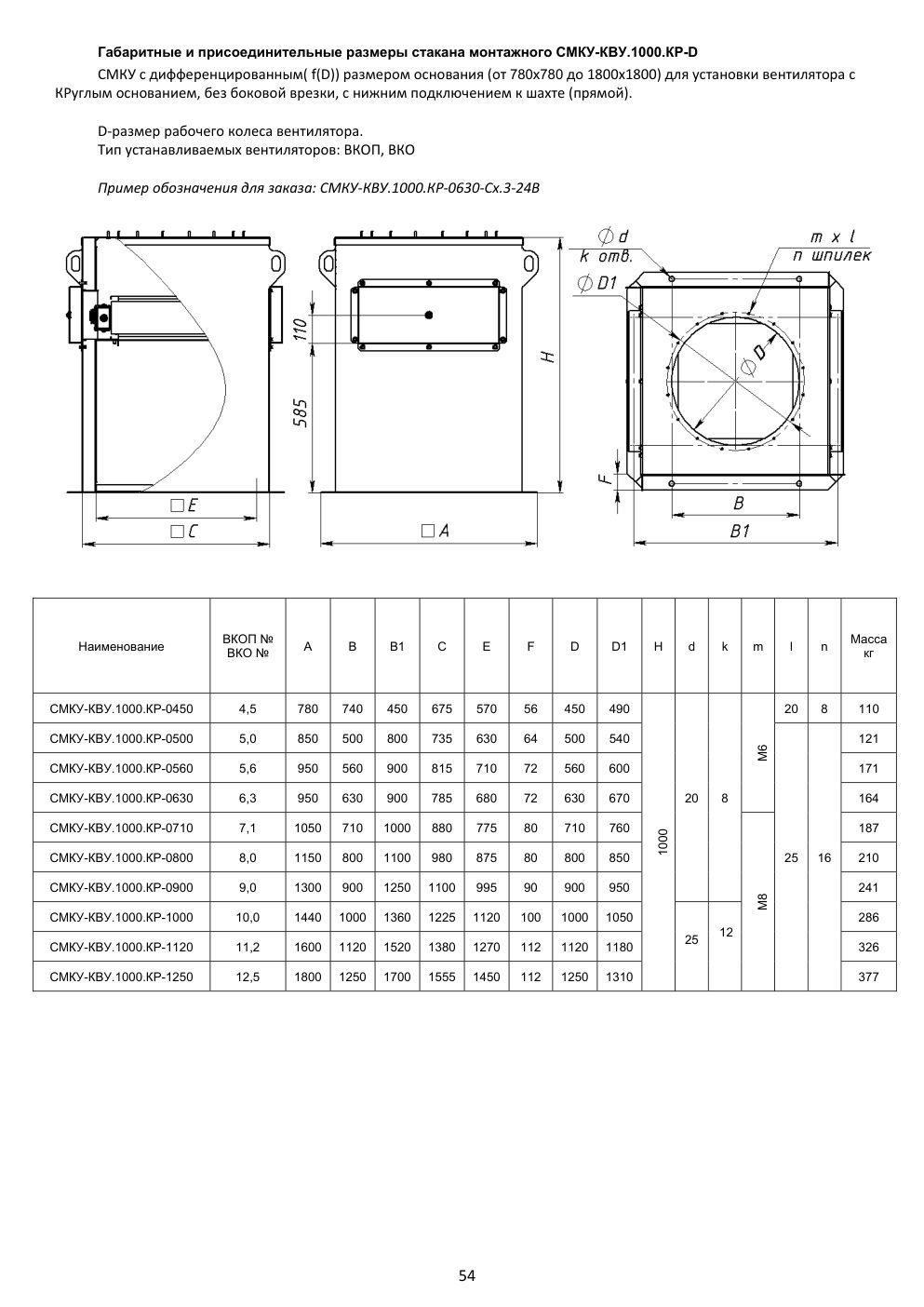

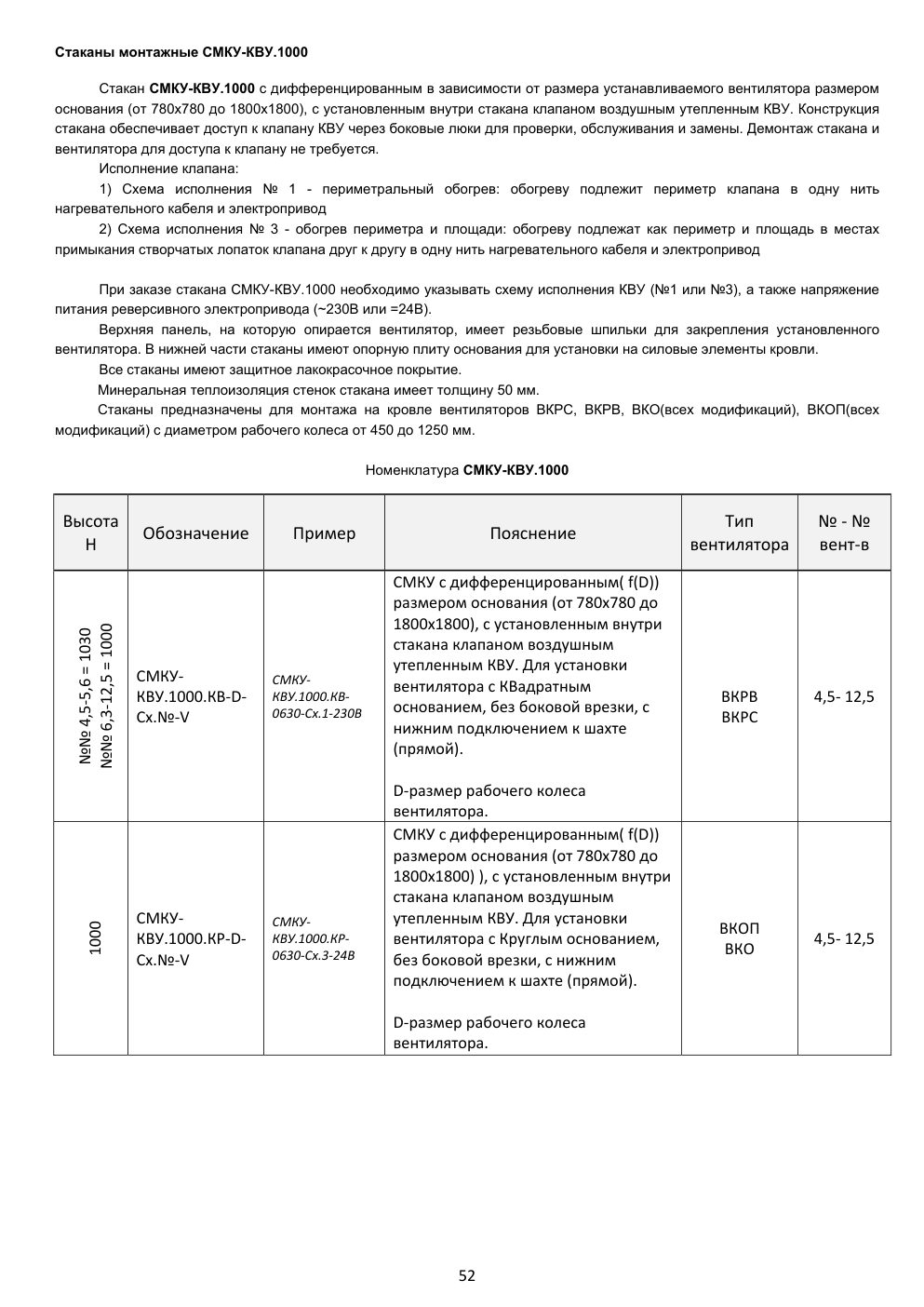

Номенклатура и размеры
Где применяется
- Монтаж крышных вентиляторов на плоской кровле
- Узлы прохода шахт дымоудаления и подпора воздуха
- Типовые проекты с унифицированным проёмом в кровле
- Отапливаемые здания: утеплённые стенки исключают конденсат
Что указать при заказе
- Обозначение по номенклатуре: тип основания вентилятора (КВ — квадратное, КР — круглое) и диаметр колеса D
- Боковая врезка ПР: размеры X×Y и количество
- Для стаканов с клапаном: огнестойкость EI или схема обогрева, напряжение привода
Смотрите также
Важно знать
Типоразмер аксессуара совпадает с номером вентилятора — указывайте серию и номер вентилятора в заявке.
Стакан крепят к подготовленному основанию анкерными болтами с резьбой не менее М16; отклонение основания от горизонтали — не более 1° в обоих направлениях.
Цена — по запросу. Она зависит от размера, привода и комплектации. Пришлите сечение, исполнение и количество — подготовим коммерческое предложение с чертежом и сроком изготовления. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
