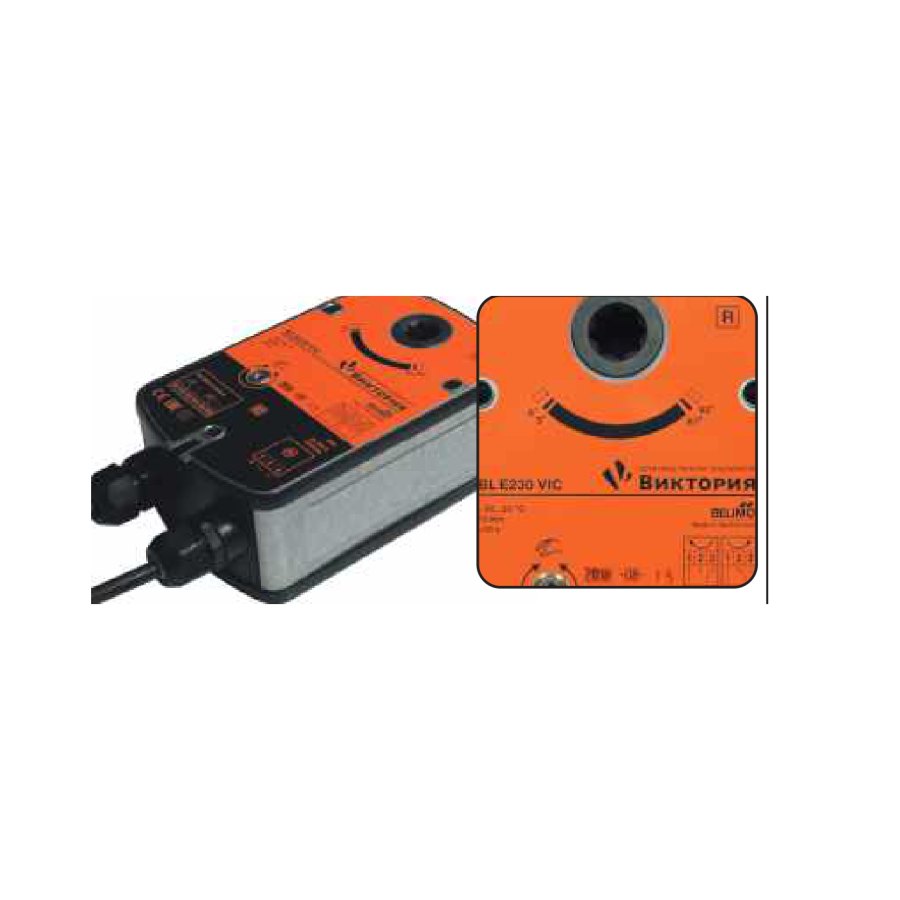

Приводы для противопожарных клапанов КПВ, КДВ и КДД

Завод «Виктория» комплектует противопожарные клапаны тремя типами приводов: электромеханическими с возвратной пружиной, реверсивными и электромагнитными. Тип привода определяет, как клапан срабатывает при пожаре и как возвращается в исходное положение.

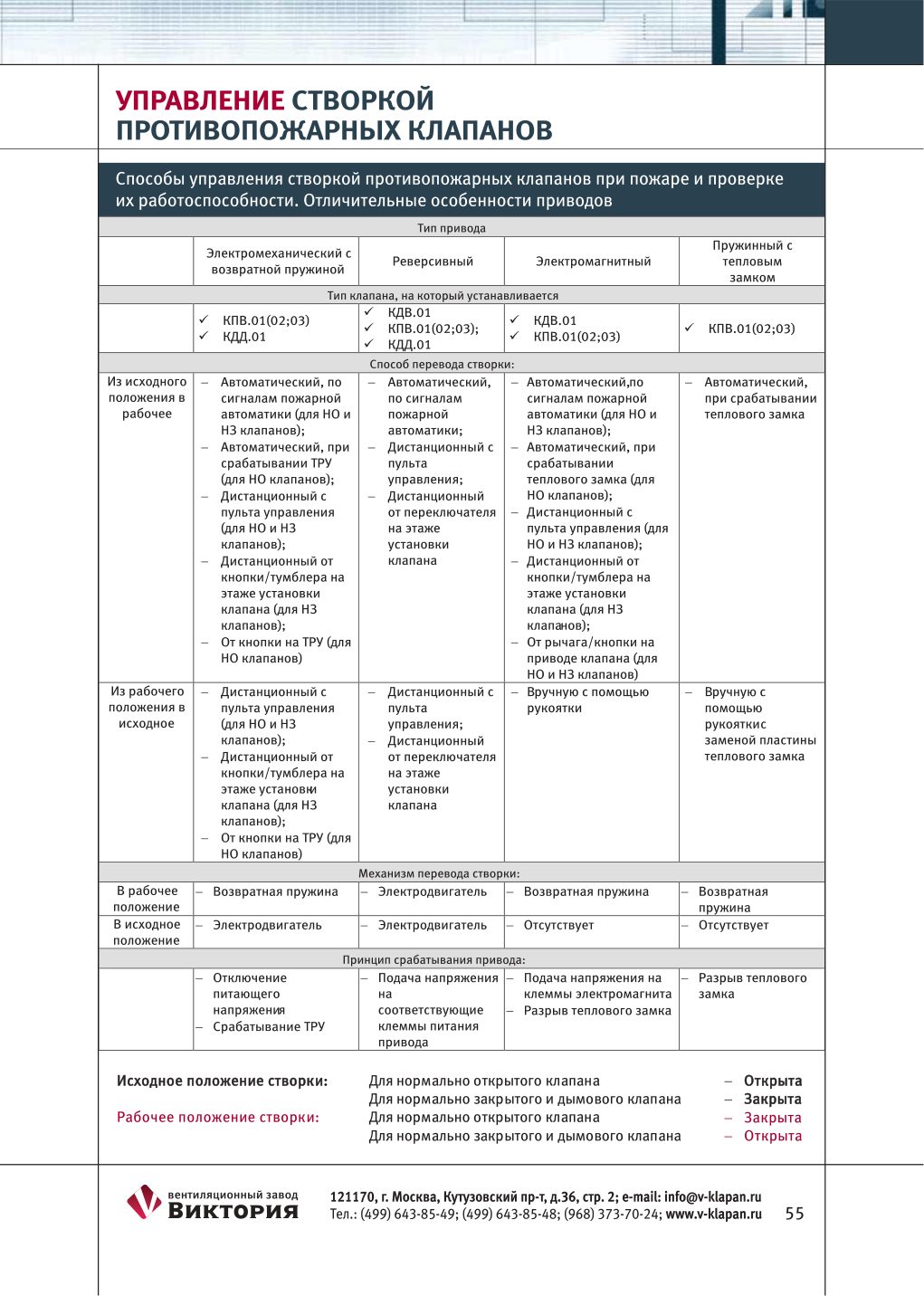

Назначение и конструкция

На противопожарных клапанах ООО «Виктория» устанавливаются электромеханические приводы с возвратной пружиной, реверсивные электроприводы и электромагнитные приводы. Пружинные приводы с тепловым замком ставятся только на нормально открытые клапаны для поставок за пределы Российской Федерации.

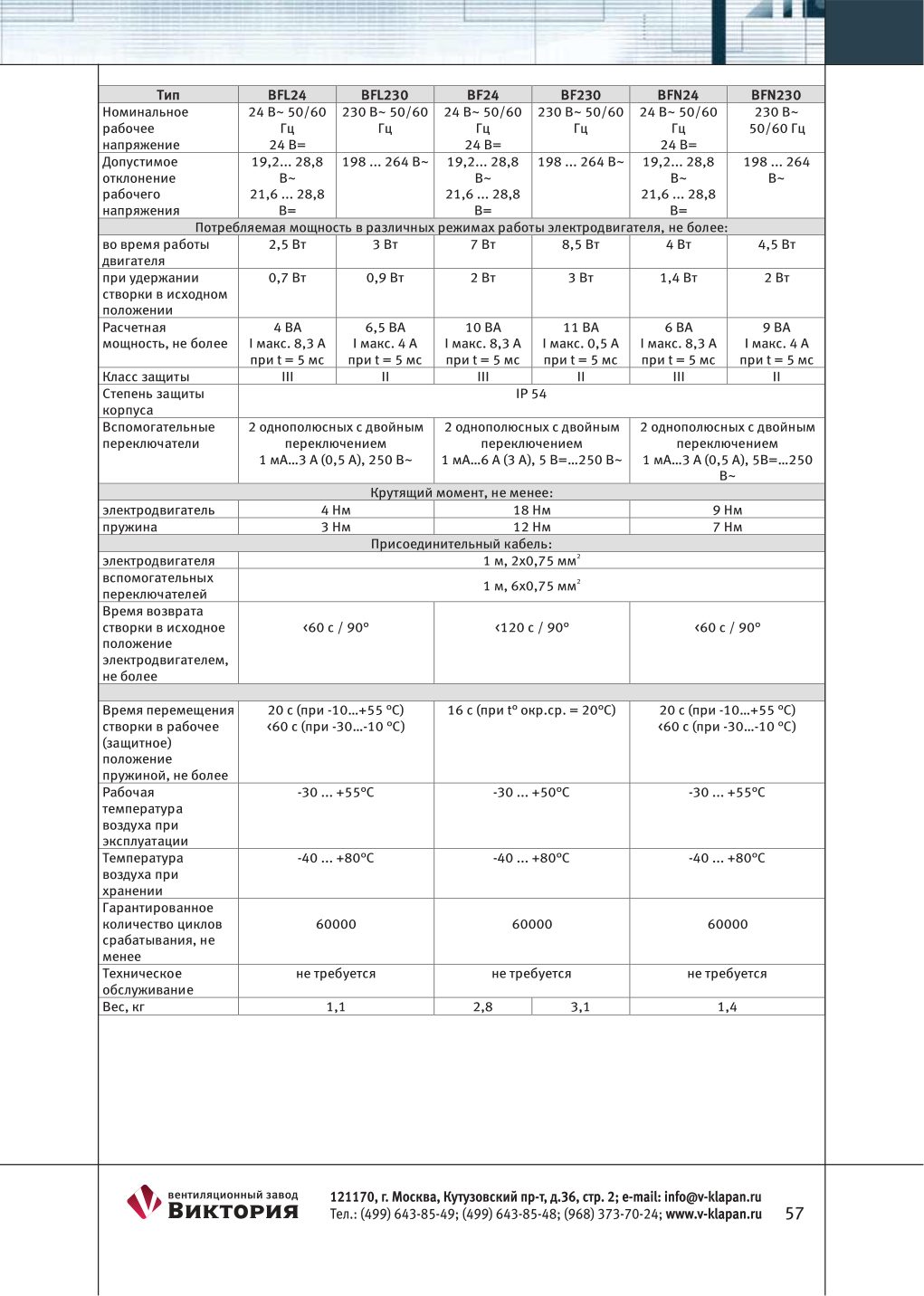

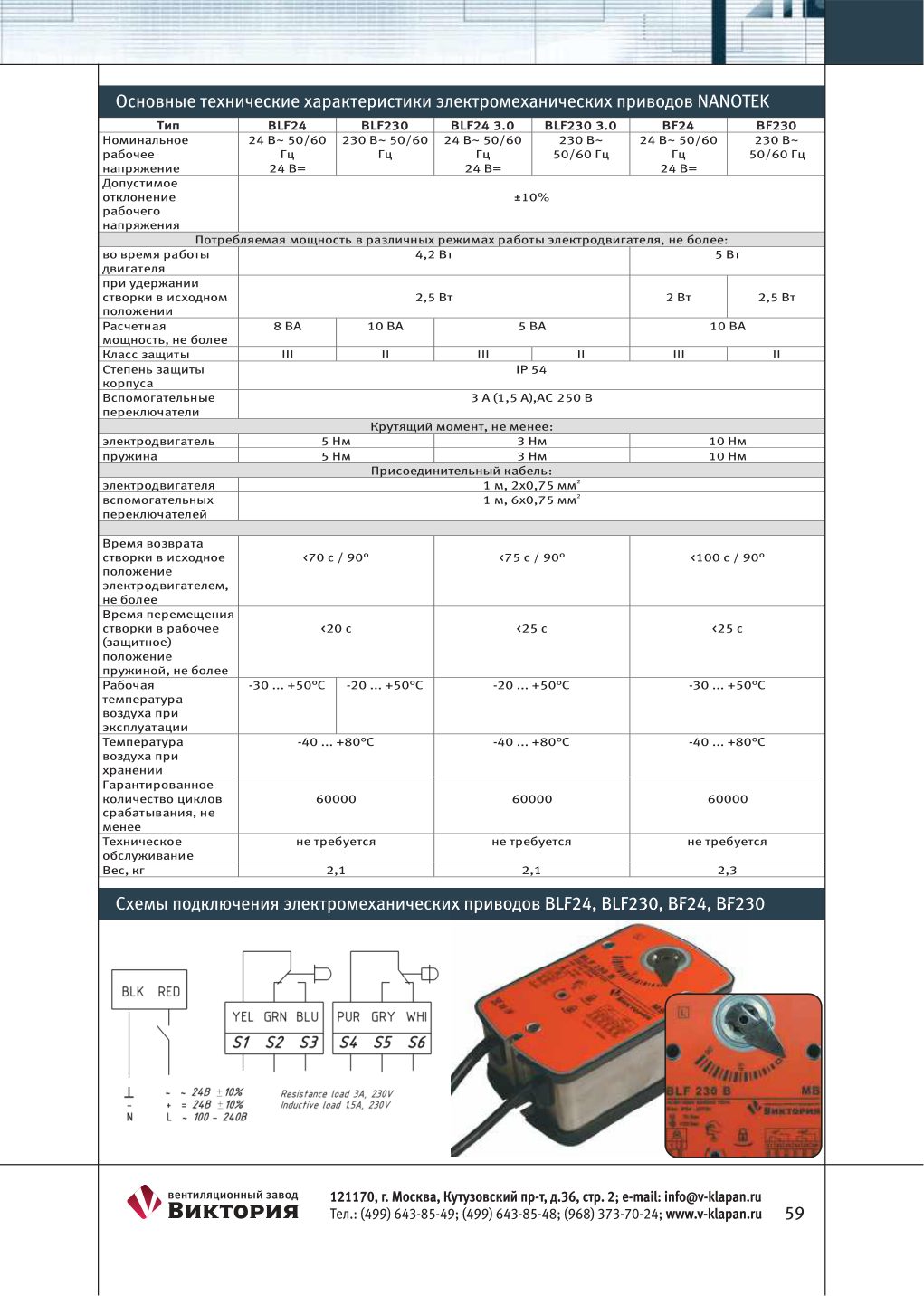

Электромеханические приводы с возвратной пружиной (BFL24, BFL230, BF24, BF230, BFN24, BFN230 и приводы с логотипом «Виктория») применяются на нормально открытых клапанах. Сигналом на срабатывание служит снятие напряжения: пружина переводит створку в защитное положение. При подаче напряжения двигатель возвращает створку в исходное положение и удерживает её. Приводы оснащаются механизмом ручного управления, двумя встроенными переключателями положения (до 5° и более 80°) и терморазмыкающим устройством для НО клапанов.

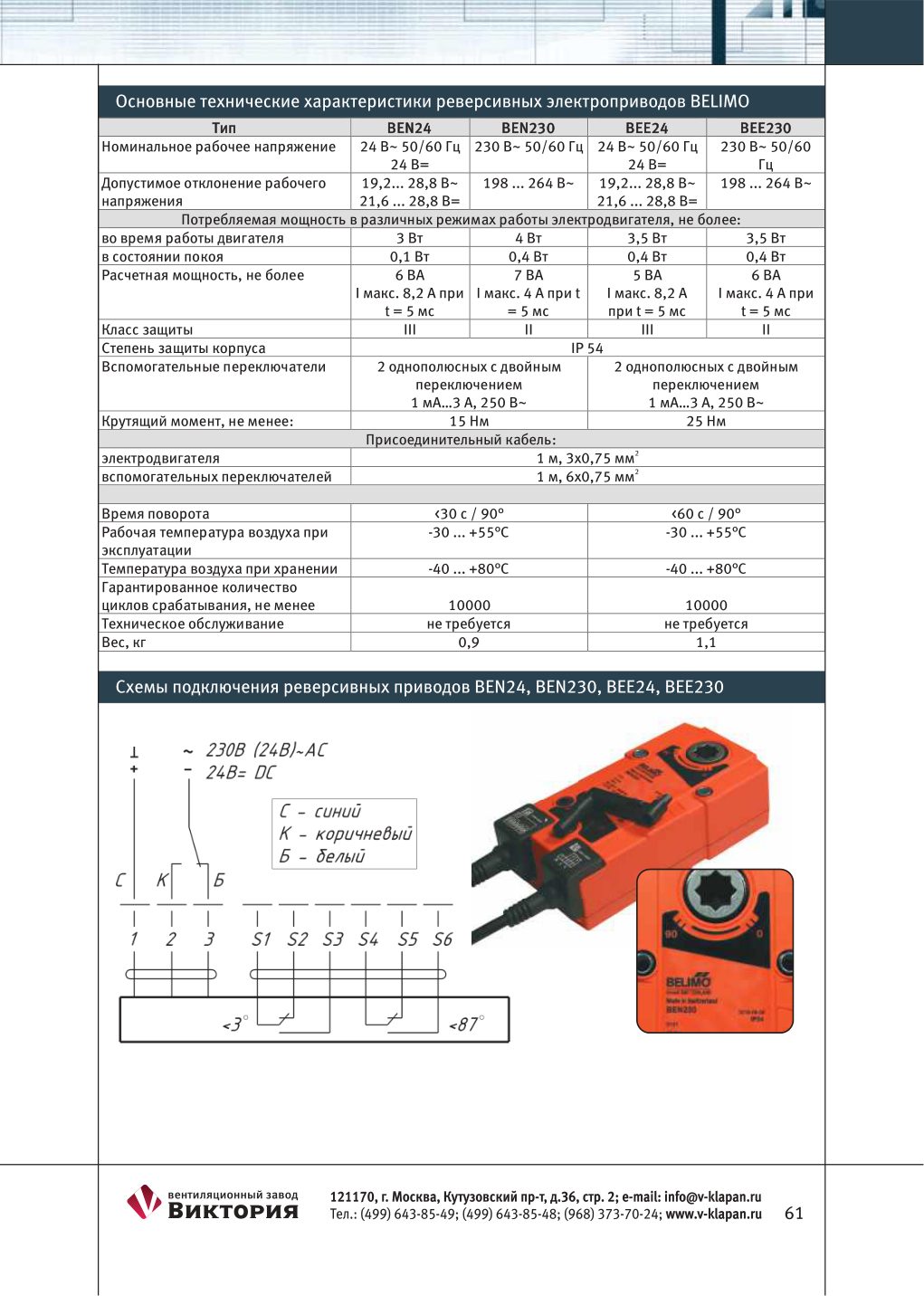

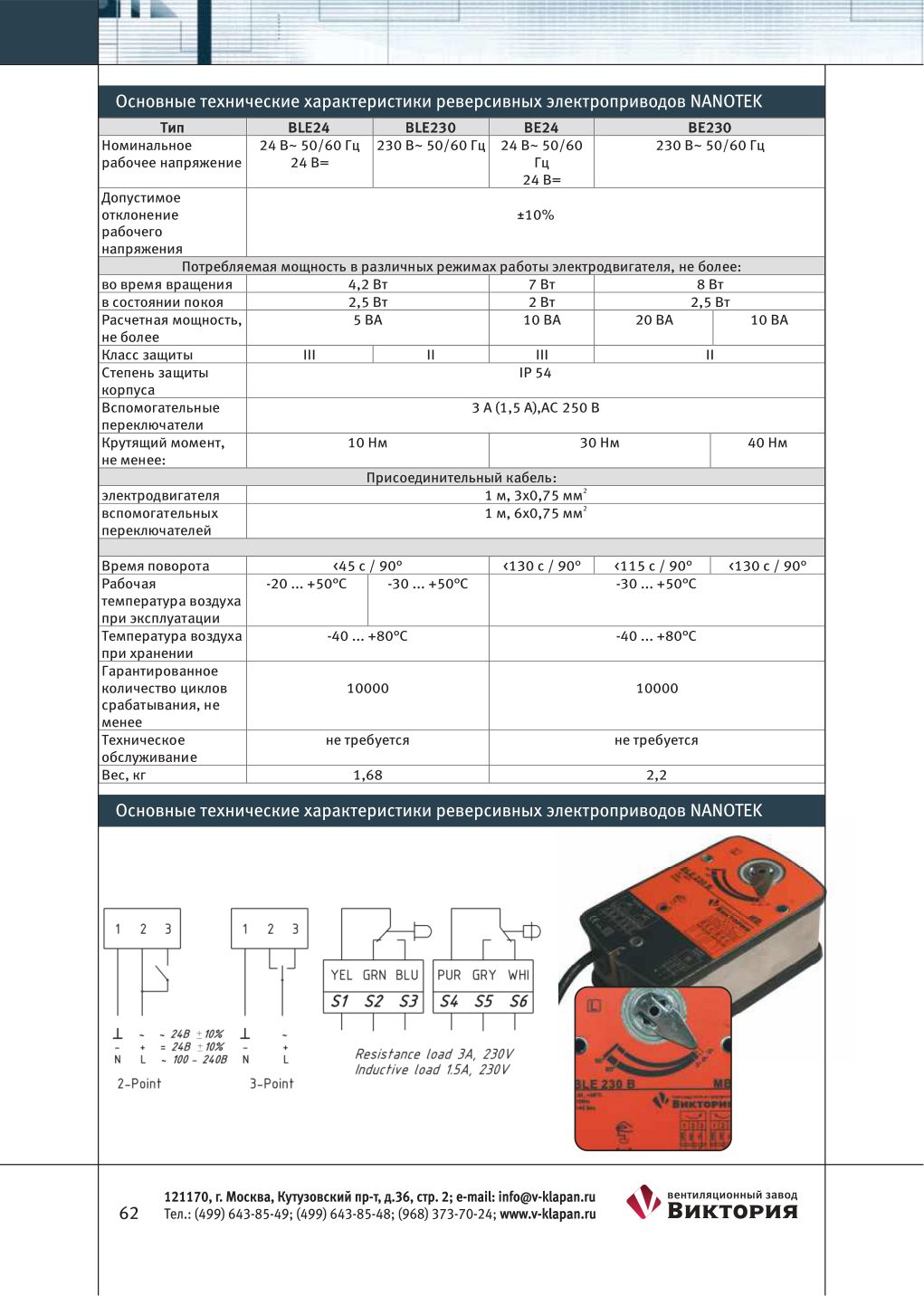

Реверсивные электроприводы типа BE, BLE, BEN и BEE ставятся на нормально закрытые, в том числе дымовые, клапаны. Створка перемещается двигателем в обе стороны в зависимости от того, на какие клеммы подано напряжение; при снятии питания она остаётся в том положении, в котором была. Поэтому створка не может самопроизвольно открыться при отключении электроэнергии на объекте — такие клапаны рекомендуются для систем дымоудаления зданий повышенной этажности и подпора воздуха в незадымляемые лестничные клетки типа Н3, где несколько клапанов управляются адресно.

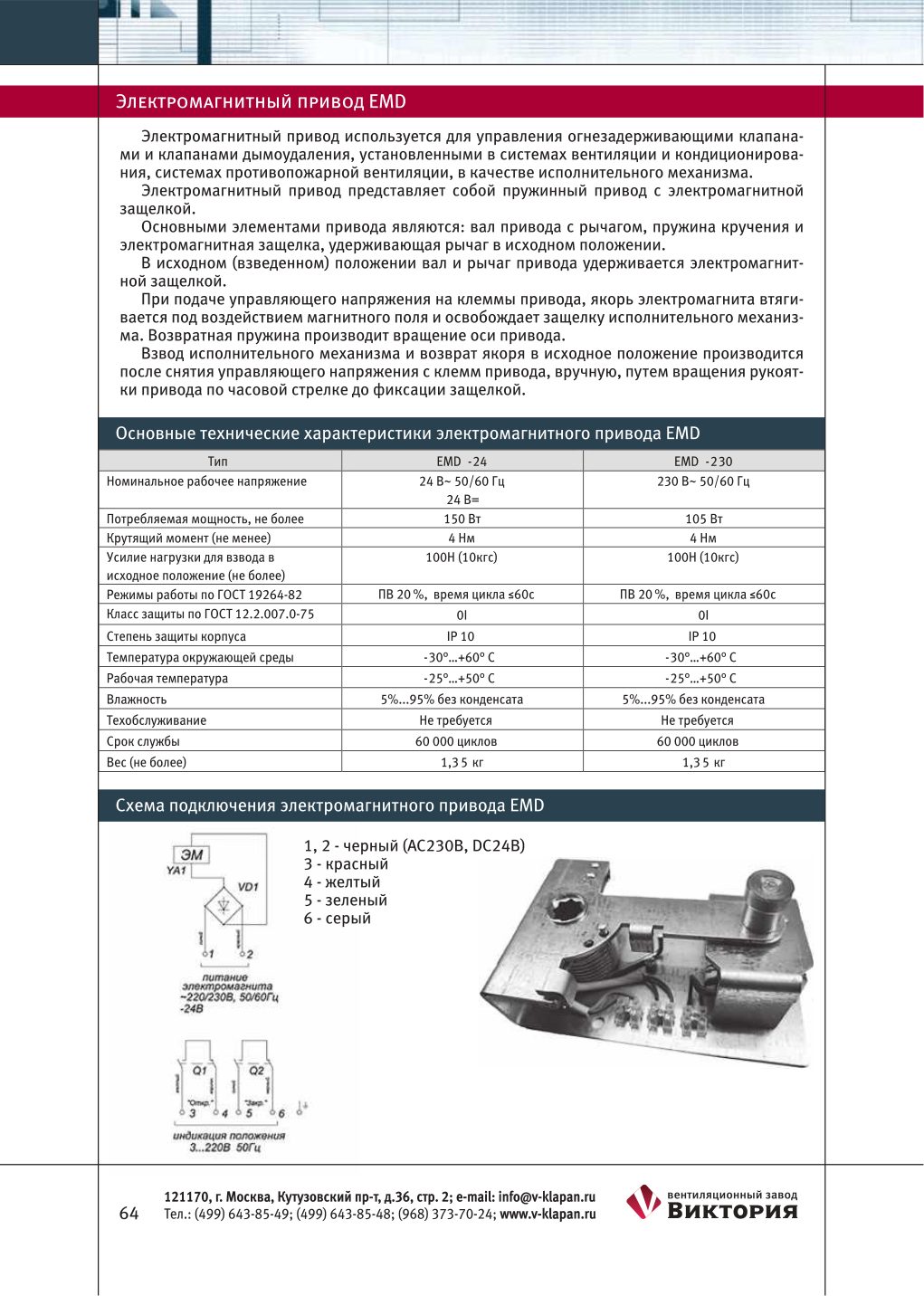

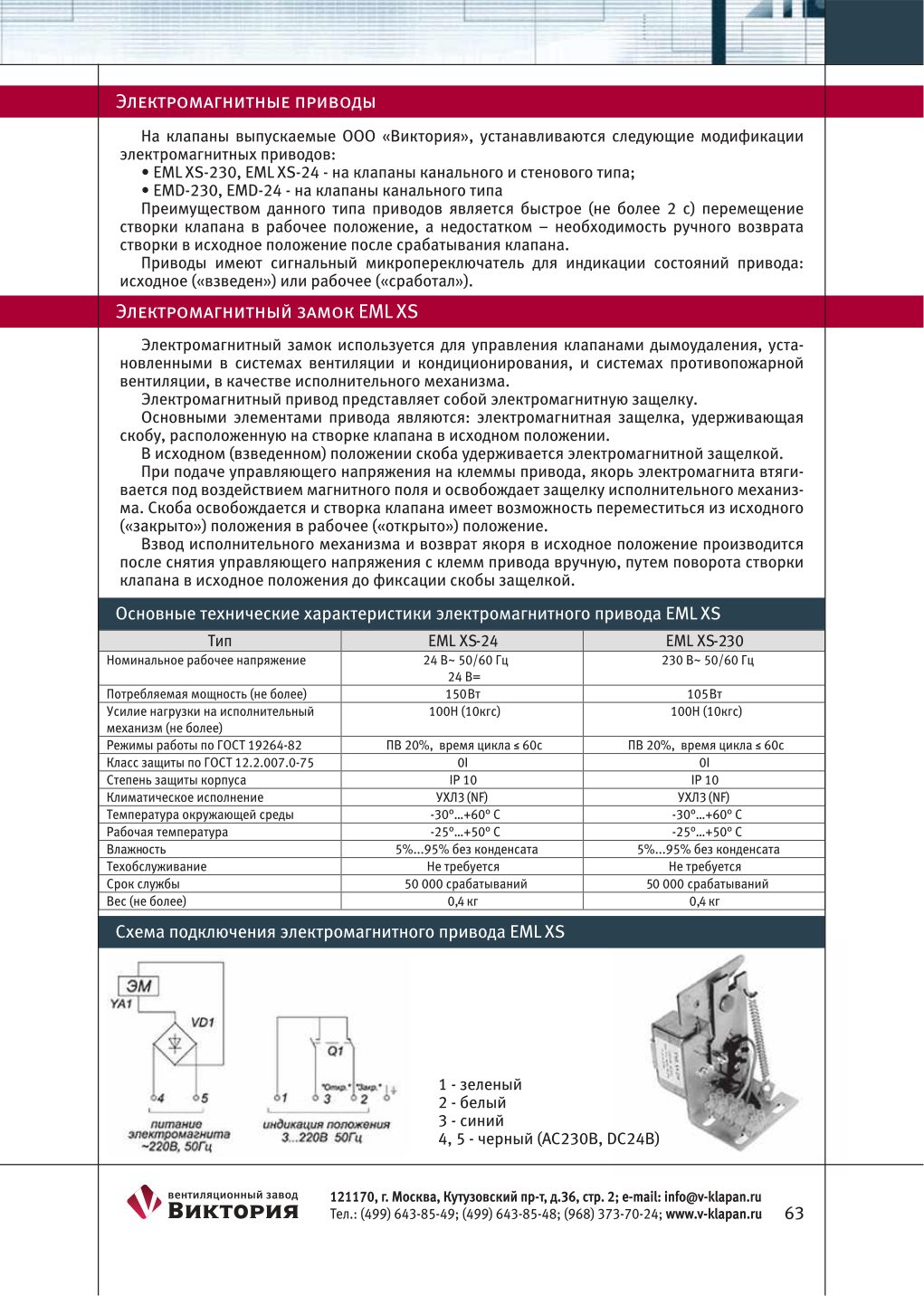

Электромагнитные приводы EML XS-230 и EML XS-24 устанавливаются на клапаны канального и стенового типа, EMD-230 и EMD-24 — на клапаны канального типа. Преимущество — быстрое, не более 2 секунд, перемещение створки в рабочее положение; недостаток — створку после срабатывания взводят вручную. Сигнальный микропереключатель показывает состояние привода: «взведён» или «сработал».

Рекомендация завода: сигнал на открывание нормально закрытых клапанов в системах подпора воздуха подают на 20–30 секунд раньше пуска вентиляторов.

Схема конструкции и размеры

Где применяется

• Нормально открытые огнезадерживающие клапаны КПВ — электромеханический привод с пружиной или электромагнитный с тепловым замком
• Нормально закрытые и дымовые клапаны КПВ, КДВ.01 — реверсивный или электромагнитный привод
• Клапаны двойного действия КДД.01 — реверсивный привод
• Замена привода на установленном клапане при ремонте

Что указать при заказе

• Тип и размер клапана, на который ставится привод
• Тип привода и напряжение питания: 24 В или 230 В
• Наличие терморазмыкающего устройства (ТРУ) для НО клапанов
• Клеммная колодка или клеммная коробка
